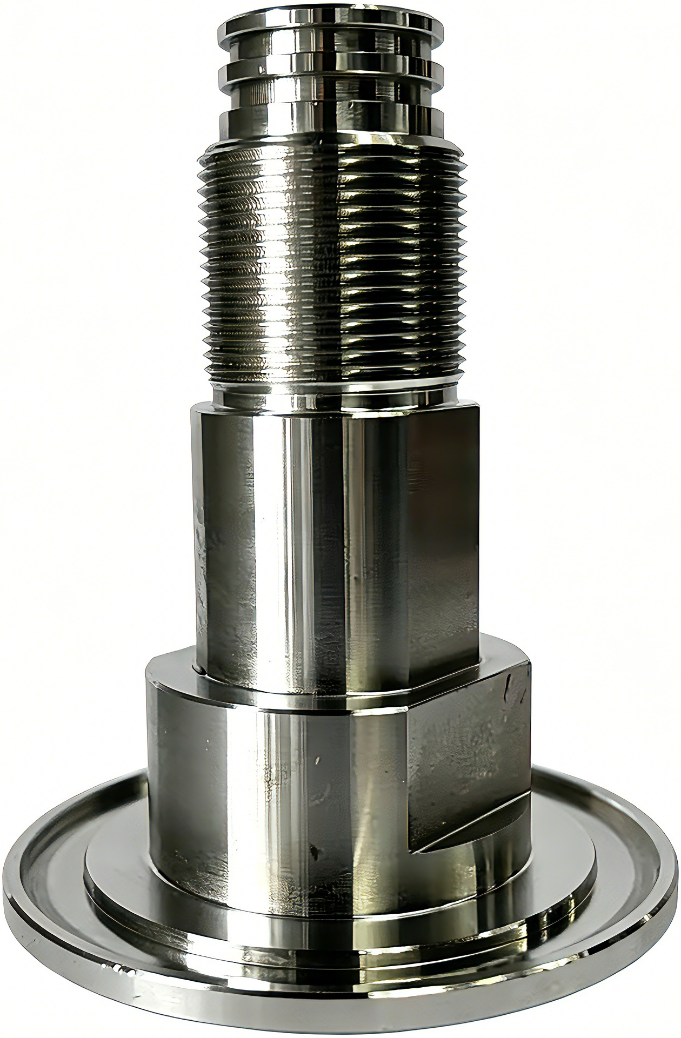

Figura 1: El manguito de elevación terminado de aleación de aluminio 6061. Requiere roscas de precisión y una superficie de acoplamiento superior lisa.
Todo ingeniero en la cadena de suministro de paquetes de baterías para vehículos eléctricos (VE) conoce la presión: las piezas deben mantener tolerancias estrictas, cumplir especificaciones de seguridad rigurosas, manejar volúmenes masivos y, lo que es más crucial, reducir costos.
Recientemente realicé un análisis exhaustivo de costos en un manguito de elevación central (utilizado para levantar y asegurar los paquetes de baterías durante el ensamblaje). Este es un caso clásico de una pieza "sobreingenierizada". El método tradicional implicaba un mecanizado CNC puro a partir de barra sólida de aluminio 6061. Aunque era funcional, resultaba lento, generaba un desperdicio significativo de material y, naturalmente, venía con una etiqueta de precio elevada; nuestro costo por pieza rondaba los 50 RMB (aproximadamente 7 USD).
Considerando que una sola línea de producción requiere miles de estas piezas, esos costos se acumulan rápidamente.

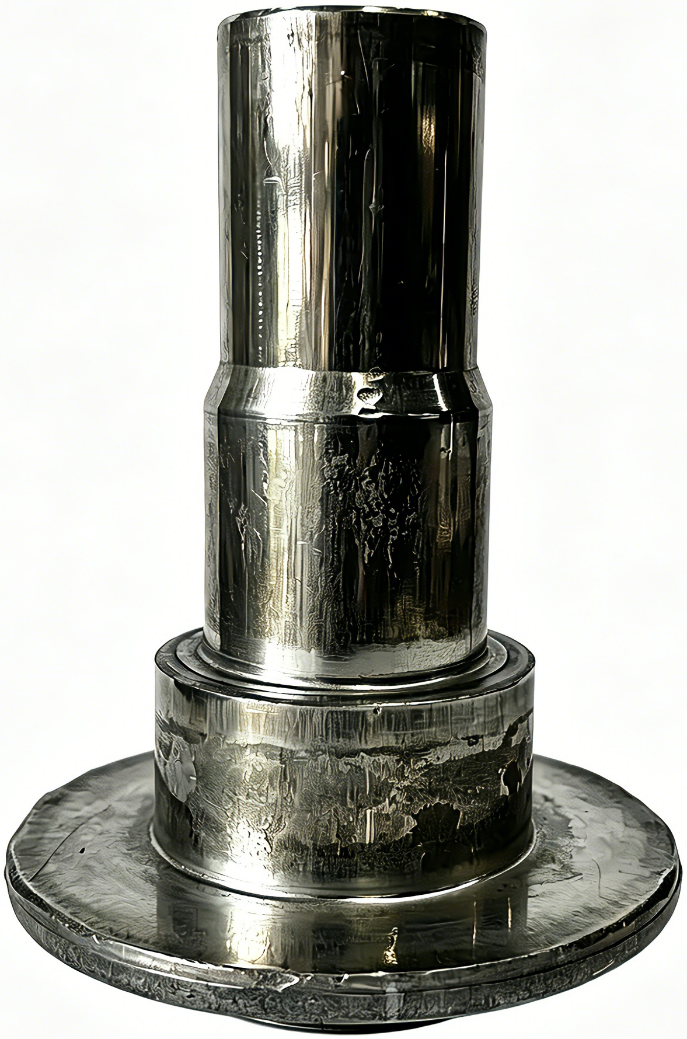

Figura 2: La pieza en bruto forjada en frío. Forma casi neta lograda con un mecanizado mínimo requerido. Sin virutas, sin desperdicio de material.
Así que echamos un nuevo vistazo a su geometría. Es un manguito hueco con una brida, una forma prácticamente nacida para el forjado en frío. En lugar de cortar el 50% del metal de una barra sólida, cambiamos a un proceso híbrido: Forjado en frío + Mecanizado secundario.
El flujo de trabajo es sencillo:
-
Formado del blanco: Utilizar forjado en frío para dar forma básica (ver Figura 2). Es increíblemente rápido, ofrece alta repetibilidad y logra casi un 98% de utilización del material.
-
-
Acabado: Sobre este blanco, solo necesitamos unas pocas operaciones rápidas de CNC para cortar las roscas superiores y terminar la superficie de asiento (ver Figura 1).
-
El impacto real en los resultados finales
La diferencia de costos es impactante. El costo total del proceso ahora es de aproximadamente 20 RMB por pieza (menos de 3 USD). Eso representa un ahorro de 30 RMB en cada manguito de elevación.
Pero los ahorros van más allá del simple costo.
Eficiencia: Velocidad de producción 5 veces más rápida
Con la antigua ruta de CNC puro, cada pieza tomaba 20 minutos. Ahora, con el forjado en frío, el blanco se forma en cuestión de segundos. Incluso sumando el acabado simplificado por CNC, el tiempo total del ciclo es inferior a 4 minutos.
¿Qué significa esto para la producción real? Una sola línea ahora puede producir más de 300 piezas al día, en comparación con las 60 anteriores. Eso es un aumento de 5 veces en la producción, sin agregar equipo adicional ni espacio en el piso.
La bonificación inesperada: Integridad estructural
Si estás fabricando un punto de elevación para un paquete de baterías, la resistencia no es negociable.
El mecanizado CNC puro directamente desde la barra de 6061 corta a través del flujo de grano interno del aluminio. Un flujo de grano interrumpido puede crear puntos débiles, especialmente cuando se somete a estrés repetitivo o levantamiento de cargas pesadas.
El forjado en frío hace exactamente lo contrario. Forma el metal bajo alta presión, forzando al flujo de grano a seguir la geometría de la pieza. El flujo de grano permanece continuo e ininterrumpido, envolviendo la brida, el cuerpo y las superficies hexagonales (ver Figura 3).
Figura 3: Un flujo de grano ininterrumpido resulta en una mayor resistencia estructural.
En nuestras pruebas de tracción, la versión forjada en frío demostró una resistencia superior a la fractura por estrés en comparación con la versión de CNC puro. Para un punto de elevación crítico en un pesado paquete de baterías de VE, esto no es solo una bonificación, es una característica de seguridad.
Conclusión: El manguito forjado en frío es más barato, más rápido de producir y más fuerte.
Una nota para los ingenieros de diseño
Si estás diseñando o adquiriendo puntos de elevación para paquetes de baterías, soportes o sujetadores mecánicos similares, deja de recurrir por defecto al "CNC" sin pensarlo dos veces.
El proceso híbrido de Forjado en frío (para el blanco) más CNC mínimo (para superficies de acoplamiento de precisión) es un comprobado eliminador de costos, ahorrador de tiempo e impulsor de resistencia. Lo hemos aplicado con éxito a la aleación de aluminio 6061, entregando piezas más seguras y robustas mientras reducimos drásticamente los costos de la lista de materiales (BOM).
