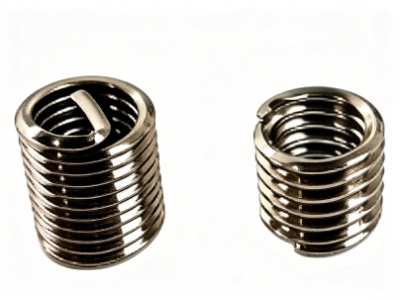

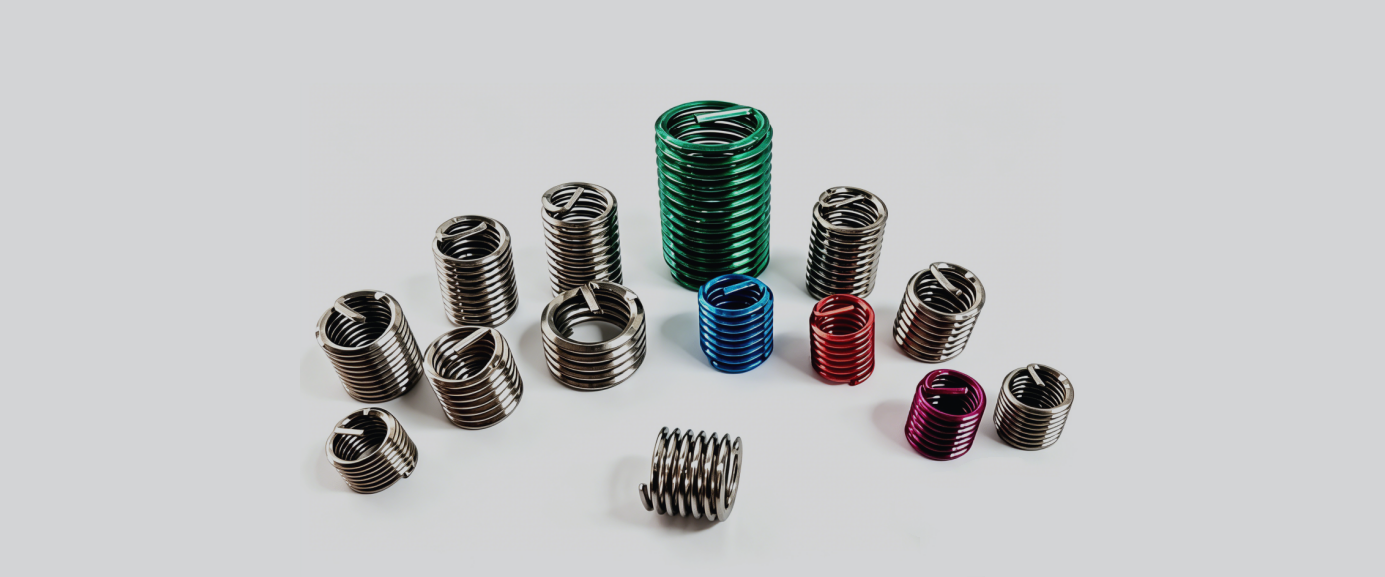

Introducción a los insertos roscados de alambre
Un nuevo tipo de sujetador de rosca interna. Un elemento de refuerzo de rosca incrustado fabricado con alambre de acero inoxidable de alta resistencia. Su rendimiento es superior al de las roscas internas formadas por roscado directo. Se utiliza para reparar o reforzar orificios roscados en materiales blandos (como aluminio, magnesio y plásticos), proporcionando alta resistencia, resistencia al desgaste y propiedades antiaflojamiento.
Ventajas del Producto
1. Los insertos roscados de alambre se caracterizan por su bajo peso y alta resistencia. Están fabricados, por lo general, en acero inoxidable 304 endurecido, con una dureza de HRC 43-50 y una resistencia del material no menor a 1370 MPa.

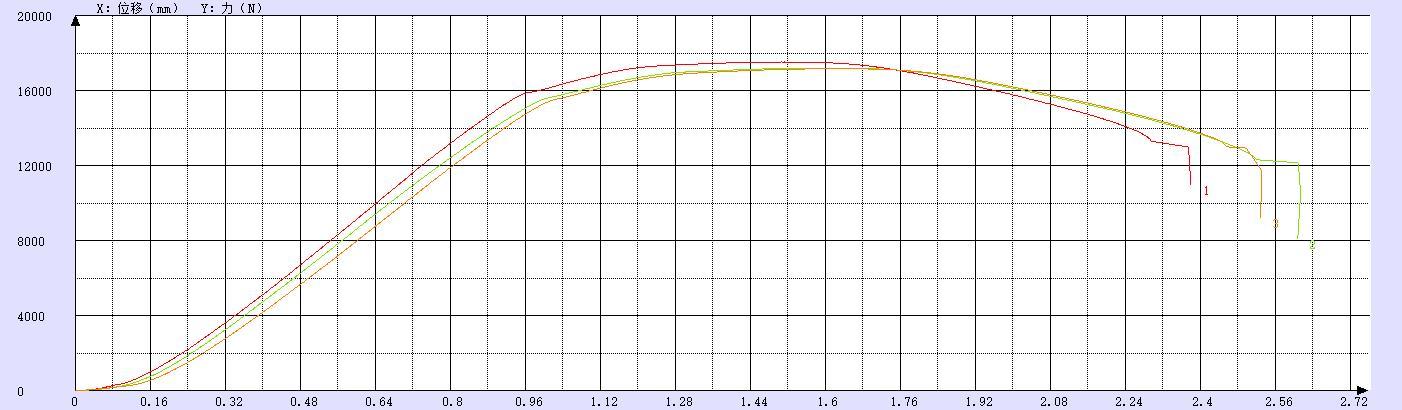

Gráfico de prueba de resistencia a la tracción del material del inserto roscado de alambre
2. Los insertos roscados de alambre permiten elevar eficazmente la resistencia de la rosca interna en aleaciones ligeras (magnesio, aluminio, etc.) hasta la Clase 12. Asimismo, su uso distribuye la tensión sobre las roscas internas de forma más uniforme; por lo general, sin la presencia de estos insertos, la primera rosca soporta el 50 % de la carga.

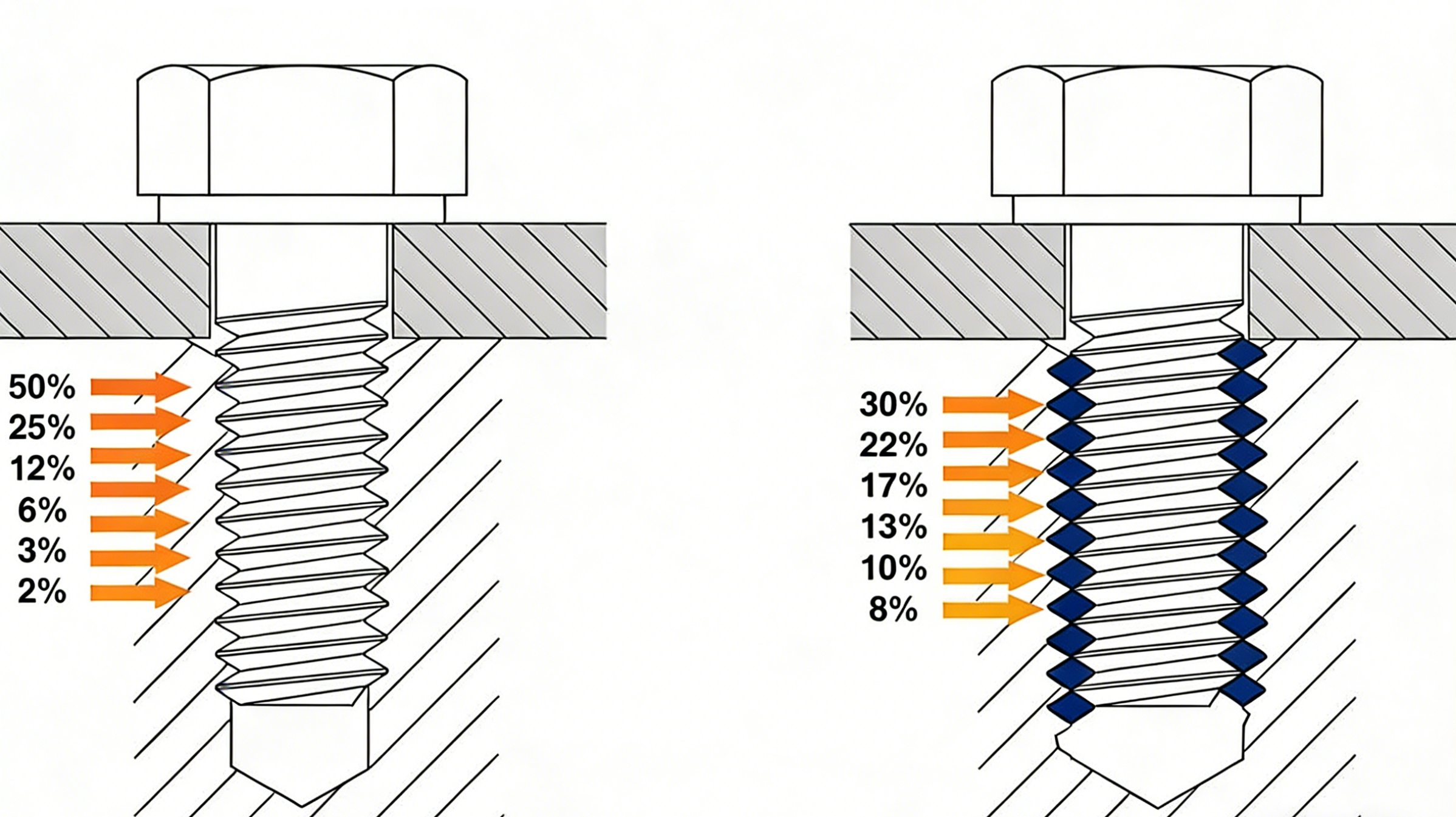

Agujero roscado estándar / Agujero roscado con inserto roscado de alambre
Estas dos ventajas permiten que los agujeros roscados de aleación ligera equipados con insertos roscados de alambre se adapten a pernos de alta resistencia de Grado 8.8 o superior.
Procedimiento de trabajo del producto

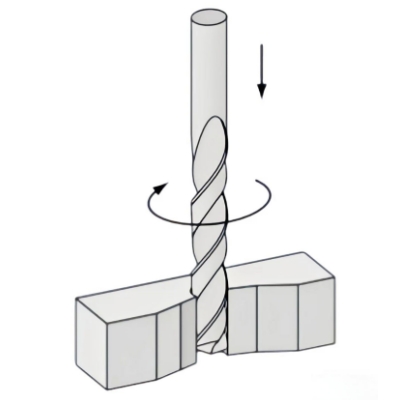

1. Taladrado: Utilice una broca helicoidal estándar y preste atención a la selección del diámetro. Evite el avellanado si es posible.

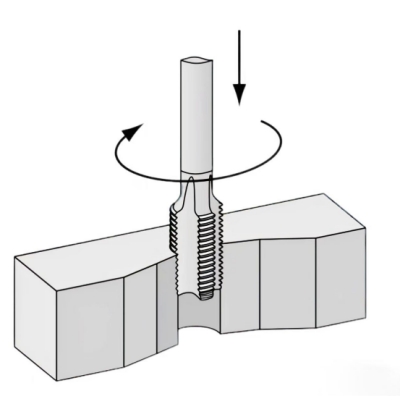

2. Roscado: Utilice el macho de roscar correcto para roscar el material base según el tamaño de rosca seleccionado.

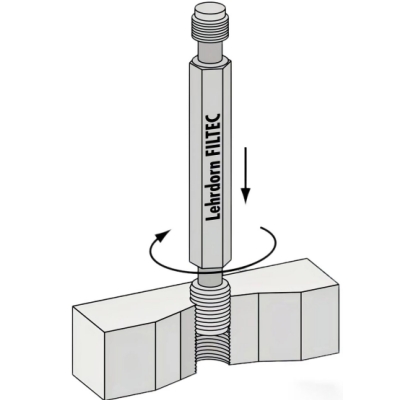

3. Inspección de rosca: Utilice calibres para inspeccionar las roscas base si es necesario.

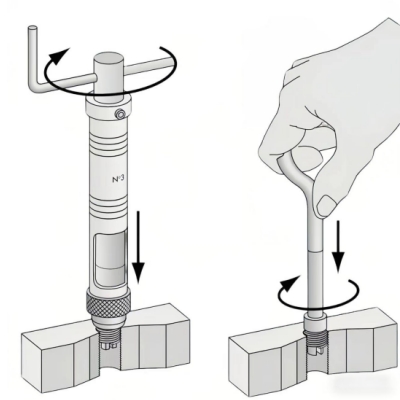

4. Instalación: Enrosque el inserto roscado de alambre directamente en la rosca base. El extremo del inserto debe enroscarse al menos 1/4 de vuelta por debajo de la superficie del material.

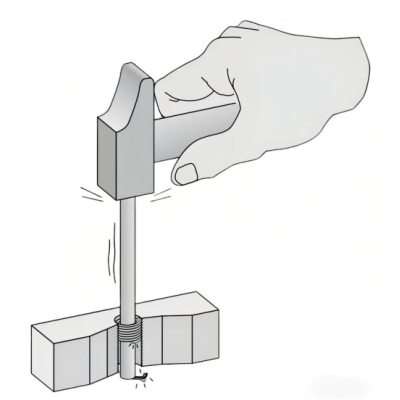

5. Rotura del vástago: Para agujeros pasantes, utilice una herramienta de rotura de vástago para romper el vástago. Para los insertos roscados de alambre en agujeros ciegos, el vástago puede permanecer en su lugar si se requiere una profundidad máxima de enroscado.

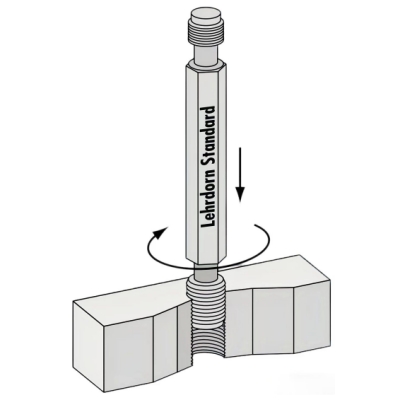

6. Inspección: Vuelva a inspeccionar después de retirar el vástago.
Nota: El paso 5 puede omitirse para los insertos roscados de alambre sin bloqueo.
Notas de instalación del producto
Las claves para la instalación son el atornillado vertical, las herramientas adecuadas y la detención en el punto correcto.
1. Posicionamiento y atornillado: Instale el inserto en una llave especial, alinéelo con el agujero base roscado, atorníllelo verticalmente para insertar parcialmente el inserto.

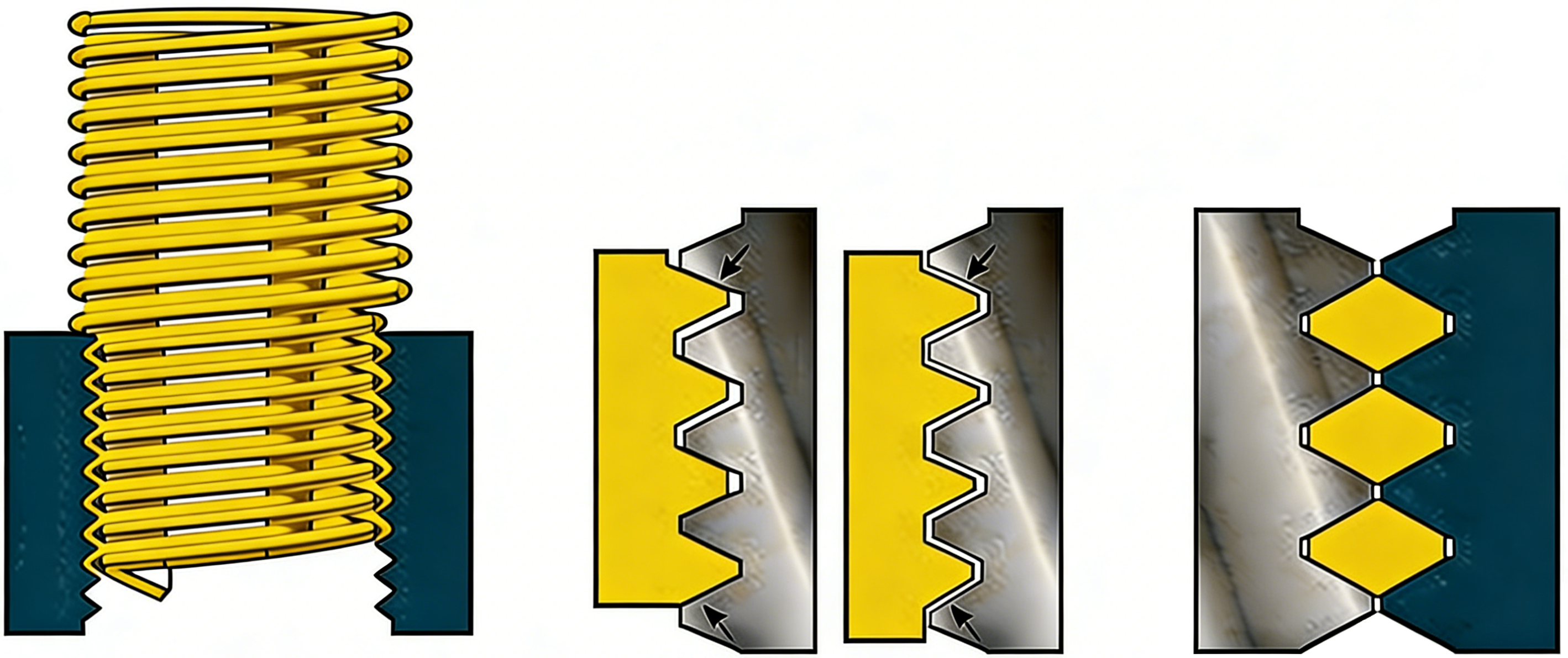

2. Evite errores: Como se muestra en el diagrama, asegúrese de que la llave esté vertical para evitar la inclinación causada por "problemas de ángulo"; utilice machos de roscar con paso coincidente para evitar "problemas de paso" que impidan el atornillado o el salto de rosca.
3. Instalación completa: Como se muestra en el diagrama, atornille el inserto hasta la profundidad especificada (dejando generalmente aproximadamente un paso en la abertura del agujero), con el vástago expuesto para su procesamiento posterior.
Herramientas de instalación

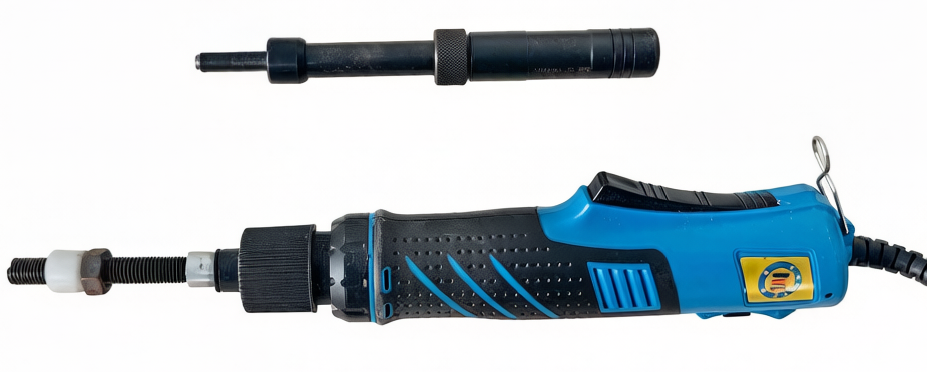

Herramienta de instalación

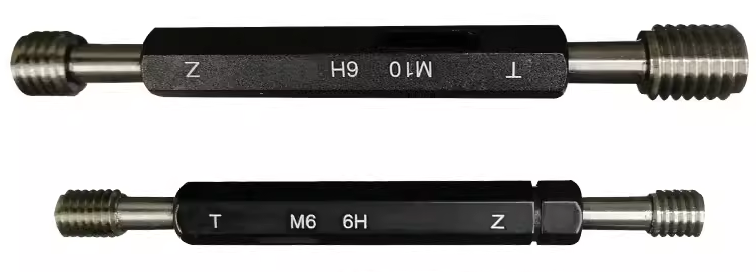

Herramienta de inspección

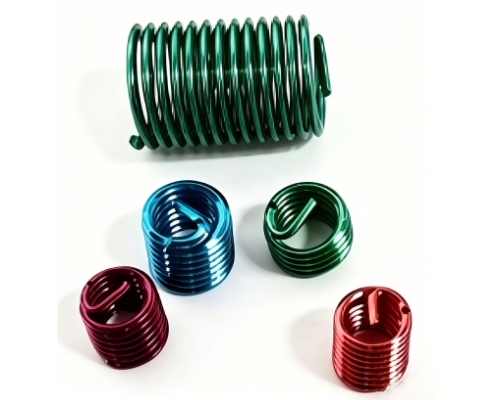

Características del producto
1. Los materiales incluyen acero inoxidable SUS304, SUS316, bronce al fósforo y aleación de níquel INCONEL resistente a altas temperaturas.
2. Los tratamientos superficiales incluyen lubricación, estañado, zincado y plateado (para requisitos de alta temperatura).
3. Los tamaños van desde M2 hasta M39.
4. Las roscas incluyen roscas gruesas y finas.
5. Las longitudes incluyen 5 especificaciones estándar: 1D, 1.5D, 2D, 2.5D, 3D; también hay longitudes personalizadas disponibles.
6. Los tipos incluyen estándar y sin bloqueo.
7. Dos estilos: con vástago y sin vástago.
8. Los colores de apariencia pueden ser rojo, verde, etc., según se requiera.
Aplicaciones por industria
Industria de Vehículos de Nueva Energía
Industria de aleación ligera
Industria de inteligencia incorporada/embebida
Industria de servidores de IA y HPC
Industria de la electrónica industrial
Industria de la electrónica de consumo
Industria de la economía de baja altitud
Industria aeroespacial
Estándares del inserto roscado de alambre
Tabla 1 - Detalles de broca de roscar y profundidad de rosca métrica
Tabla 1 - Detalles de broca de roscar y profundidad de rosca métrica
| Rosca métrica gruesa | Paso | Macho de terraja d | Profundidad de taladrado T | Profundidad de rosca D | Rosca métrica fina | Paso | Macho de terraja | Profundidad de taladrado | Profundidad de rosca |
|---|---|---|---|---|---|---|---|---|---|
| M2.0 | 0.4 | 1.6 | 6 | 4 | M2.5 | 0.35 | 2.2 | 6 | 4 |
| M2.2 | 0.45 | 1.75 | 6 | 4 | M3.5 | 0.35 | 2.7 | 8 | 6 |
| M2.3 | 0.45 | 1.9 | 6 | 4 | M4.0 | 0.5 | 3.5 | 9 | 7 |
| M2.5 | 0.45 | 2.1 | 7 | 4.5 | M4.5 | 0.5 | 4 | 9 | 7 |
| M2.6 | 0.45 | 2.2 | 7 | 4.5 | M5.0 | 0.5 | 4.5 | 14 | 11 |
| M3.0 | 0.5 | 2.5 | 8 | 6 | M5.5 | 0.5 | 5 | 14 | 11 |
| M3.5 | 0.6 | 2.9 | 8 | 6 | M6.0 | 0.75 | 5.3 | 15 | 12 |
| M4.0 | 0.7 | 3.3 | 9 | 7 | M7.0 | 0.75 | 6.3 | 15 | 12 |
| M4.5 | 0.75 | 3.25 | 9 | 7 | M8.0 | 1 | 7 | 18 | 15 |
| M4.5 | 0.75 | 3.8 | 10 | 8 | M8.0 | 0.75 | 7.3 | 18 | 15 |
| M5.0 | 0.8 | 4.2 | 14 | 11 | M8.5 | 0.75 | 7.3 | 18 | 15 |
| M5.0 | 0.9 | 4.1 | 14 | 11 | M9.0 | 0.75 | 8 | 18 | 15 |
| M6.0 | 1 | 5 | 15 | 12 | M9.0 | 0.75 | 8.3 | 18 | 15 |
| M7.0 | 1 | 6 | 15 | 12 | M10.0 | 1.25 | 8.8 | 20 | 17 |
| M8.0 | 1.25 | 6.8 | 18 | 15 | M10.0 | 0.75 | 9 | 20 | 17 |
| M9.0 | 1.25 | 7.8 | 18 | 15 | M11.0 | 0.75 | 9.3 | 20 | 17 |
| M10.0 | 1.5 | 8.5 | 20 | 17 | M11.0 | 1.25 | 10.3 | 20 | 17 |
| M11.0 | 1.5 | 9.5 | 20 | 17 | M12.0 | 1.25 | 10.8 | 20 | 17 |
| M12.0 | 1.75 | 10.3 | 20 | 17 | M12.0 | 1.25 | 10.8 | 20 | 17 |
| M14.0 | 2 | 12 | 25 | 22 | M12.0 | 1.25 | 10.8 | 20 | 17 |
| M16.0 | 2 | 14 | 25 | 22 | M14.0 | 1.5 | 12.5 | 25 | 22 |
| M18.0 | 2.5 | 15.5 | 25 | 22 | M15.0 | 1.5 | 13.5 | 25 | 22 |
| M20.0 | 2.5 | 17.5 | 25 | 22 | M16.0 | 1.5 | 14.5 | 25 | 22 |
| M22.0 | 2.5 | 19.5 | 25 | 22 | M20.0 | 1.5 | 15 | 25 | 22 |
| M24.0 | 3 | 21 | 25 | 22 | M22.0 | 2 | 18 | 25 | 22 |
| M27.0 | 3 | 24 | 25 | 22 | M24.0 | 2 | 18 | 25 | 22 |
| M30.0 | 3.5 | 26.5 | 25 | 22 | M27.0 | 2 | 16.5 | 25 | 22 |
| M33.0 | 3.5 | 29.5 | 25 | 22 | M30.0 | 2 | 16.5 | 25 | 22 |
| M36.0 | 4 | 32 | 25 | 22 | M33.0 | 2 | 16.5 | 25 | 22 |
| M39.0 | 4 | 35 | 25 | 22 | M36.0 | 2 | 16.5 | 25 | 22 |
Estándares del inserto roscado de alambre
Table 2 GB/T 24425.1-2009 Inserto roscado de alambre Parameters---(Coarse Thread)
Table 2 GB/T 24425.1-2009 Inserto roscado de alambre Parameters---(Coarse Thread)
| Especificación del inserto roscado de alambre | Tamaño guía dy | Diámetro en estado libre Dz | Longitud nominal n*p | Espiras en estado libre N (mín.) | Longitud instalada | ||||
|---|---|---|---|---|---|---|---|---|---|
| mínimo | máximo | mínimo | máximo | mínimo | máximo | mínimo | máximo | ||
| M2 | 2.53 | 2.7 | 1d | 3 | 3.4 | 1.6 | 1.8 | ||
| 1.5d | 5.3 | 5.6 | 2.6 | 2.8 | |||||
| 2d | 7.6 | 7.9 | 3.6 | 3.8 | |||||
| 2.5d | 9.9 | 10.2 | 4.6 | 4.8 | |||||
| 3d | 12.2 | 12.4 | 5.5 | 5.8 | |||||
| M2.5 | 3.2 | 3.7 | 1d | 3.3 | 3.8 | 2.05 | 2.375 | ||
| 1.5d | 5.9 | 6.3 | 3.3 | 3.525 | |||||
| 2d | 8.5 | 8.8 | 4.55 | 4.775 | |||||
| 2.5d | 11.1 | 11.4 | 5.8 | 6.025 | |||||
| 3d | 13.6 | 13.9 | 7.05 | 7.275 | |||||
| M3 | 3.8 | 4.35 | 1d | 3.6 | 4.3 | 2.5 | 2.75 | ||
| 1.5d | 6.3 | 7.1 | 4 | 4.25 | |||||
| 2d | 9 | 9.8 | 5.5 | 5.75 | |||||
| 2.5d | 11.8 | 12.6 | 7 | 7.25 | |||||
| 3d | 14.5 | 15.3 | 8.5 | 8.75 | |||||
| M4 | 5.05 | 5.6 | 1d | 3.6 | 4.2 | 3.3 | 3.65 | ||
| 1.5d | 6.3 | 6.9 | 5.3 | 5.65 | |||||
| 2d | 9.1 | 9.5 | 7.3 | 7.65 | |||||
| 2.5d | 11.8 | 12.2 | 9.3 | 9.65 | |||||
| 3d | 14.4 | 14.9 | 11.3 | 11.65 | |||||
| M5 | 6.25 | 6.8 | 1d | 4 | 4.7 | 4.2 | 4.6 | ||
| 1.5d | 6.8 | 7.6 | 6.7 | 7.1 | |||||
| 2d | 9.6 | 10.6 | 9.2 | 9.6 | |||||
| 2.5d | 12.4 | 13.5 | 11.7 | 12.1 | |||||
| M6 | 7.28 | 7.58 | 7.58 | 7.95 | 1d | 3.8 | 4.5 | 5 | 5.5 |
| 1.5d | 6.5 | 7.3 | 8 | 8.5 | |||||
| 2d | 9.2 | 10.2 | 11 | 11.5 | |||||
| 2.5d | 12 | 13 | 14 | 14.5 | |||||
| 3d | 14.6 | 15.8 | 17 | 17.5 | |||||
| M7 | 8.28 | 8.58 | 8.58 | 9.2 | 1d | 4.7 | 5.4 | 6 | 6.5 |
| 1.5d | 7.9 | 8.8 | 9.5 | 10 | |||||
| 2d | 11 | 12.1 | 13 | 13.5 | |||||
| 2.5d | 14.2 | 15.4 | 16.5 | 17 | |||||
| 3d | 17.3 | 18.7 | 20 | 20.5 | |||||
| M8 | 9.55 | 9.85 | 9.85 | 10.35 | 1d | 4.4 | 4.9 | 6.75 | 7.375 |
| 1.5d | 7.3 | 8 | 10.75 | 11.375 | |||||
| 2d | 10.3 | 11.1 | 14.75 | 15.375 | |||||
| 2.5d | 13.3 | 14.1 | 18.75 | 19.375 | |||||
| 3d | 16.4 | 17.2 | 22.75 | 23.375 | |||||
| M10 | 11.82 | 12.1 | 12.1 | 12.8 | 1d | 4.7 | 5.2 | 8.5 | 9.25 |
| 2d | 11 | 11.6 | 18.5 | 19.25 | |||||
| 2.5d | 14.2 | 14.8 | 23.5 | 24.25 | |||||
| 3d | 17.3 | 18 | 28.5 | 29.25 | |||||
| M12 | 14.2 | 14.5 | 14.5 | 15 | 1d | 4.8 | 5.4 | 10.25 | 11.125 |
| 1.5d | 8.1 | 8.7 | 16.25 | 17.125 | |||||
| 2d | 11.3 | 12 | 22.25 | 23.125 | |||||
| 2.5d | 14.6 | 15.3 | 28.25 | 29.125 | |||||
| 3d | 17.8 | 18.6 | 34.25 | 35.125 | |||||
| M14 | 16.47 | 16.87 | 16.87 | 17.87 | 1d | 4.9 | 5.5 | 12 | 13 |
| 1.5d | 8.3 | 8.9 | 19 | 20 | |||||
| 2d | 11.6 | 12.3 | 26 | 27 | |||||
| 2.5d | 14.9 | 15.6 | 33 | 34 | |||||
| 3d | 18.2 | 19 | 40 | 41 | |||||
| M16 | 18.67 | 18.87 | 18.87 | 19.9 | 1d | 6 | 6.5 | 14 | 15 |
| 1.5d | 9.8 | 10.3 | 22 | 23 | |||||
| 2d | 13.6 | 14.2 | 30 | 31 | |||||
| 2.5d | 17.4 | 18 | 38 | 39 | |||||
| M18 | 21 | 21.4 | 21.4 | 22 | 1d | 5.2 | 6.1 | 15.5 | 16.75 |
| 1.5d | 8.6 | 9.5 | 24.5 | 25.75 | |||||
| 2d | 12.1 | 13 | 33.5 | 34.75 | |||||
| 2.5d | 15.5 | 16.5 | 42.5 | 43.75 | |||||
| 3d | 18.9 | 20 | 51.5 | 52.75 | |||||
| M20 | 23.01 | 23.46 | 23.46 | 24.4 | 1d | 6 | 6.8 | 17.5 | 18.75 |
| 1.5d | 9.7 | 10.7 | 27.5 | 28.75 | |||||
| 2d | 13.5 | 14.6 | 37.5 | 38.75 | |||||
| 2.5d | 17.3 | 18.4 | 47.5 | 48.75 | |||||
| 3d | 21.2 | 22.3 | 57.5 | 58.75 | |||||
| M22 | 25.01 | 25.61 | 25.61 | 26.9 | 1d | 6.7 | 7.6 | 19.5 | 20.75 |
| 1.5d | 10.9 | 11.9 | 30.5 | 31.75 | |||||
| 2d | 15.1 | 16.1 | 41.5 | 42.75 | |||||
| 2.5d | 19.3 | 20.4 | 52.5 | 53.75 | |||||
| 3d | 23.5 | 24.6 | 64.75 | ||||||
| M24 | 27.55 | 28.15 | 28.15 | 29.1 | 1d | 6 | 6.7 | 21 | 22.5 |
| 2.5d | 17.4 | 18.3 | 57 | 58.5 | |||||
| 3d | 21.3 | 22.2 | 69 | 70.5 | |||||
| M27 | 30.55 | 31.15 | 31.15 | 32.4 | 1d | 6.9 | 7.7 | 24 | 25.5 |
| 1.5d | 11.1 | 12.2 | 37.5 | 39 | |||||
| 2d | 15.5 | 16.7 | 52.5 | ||||||
| 2.5d | 19.3 | 20.4 | 64.5 | 66 | |||||
| 3d | 23.9 | 24.7 | 78 | 79.5 | |||||
| M30 | 34.1 | 34.7 | 34.7 | 35.81 | 1d | 6.5 | 7.1 | 26.5 | 28.25 |
| 1.5d | 10.6 | 11.3 | 41.5 | 43.25 | |||||
| 2d | 14.4 | 15.4 | 56.5 | 58.25 | |||||
| 2.5d | 18.7 | 19.2 | 71.5 | 73.25 | |||||
| 3d | 22.8 | 23.4 | 86.5 | 88.25 | |||||
| M33 | 37.09 | 37.7 | 37.7 | 39.01 | 1d | 7.3 | 8.2 | 29.5 | 31.25 |
| 1.5d | 11.8 | 12.9 | 46 | 47.75 | |||||
| 2d | 16.3 | 17.6 | 62.5 | 64.25 | |||||
| 2.5d | 20.8 | 21.3 | 79 | 80.75 | |||||
| M36 | 40.63 | 41.33 | 41.33 | 42.67 | 1d | 6.9 | 7.5 | 32 | 34 |
| 1.5d | 11.2 | 11.9 | 50 | 52 | |||||
| 2d | 15.5 | 16.3 | 68 | 70 | |||||
| 2.5d | 19.7 | 20.3 | 86 | 88 | |||||
| 3d | 24 | 24.6 | 104 | 106 | |||||
| M39 | 43.63 | 44.33 | 44.33 | 45.75 | 1d | 7.7 | 8.3 | 35 | 37 |
| 1.5d | 12.3 | 13 | 54.5 | 56.5 | |||||
| 2d | 17 | 17.7 | 74 | 76 | |||||
| 2.5d | 21.6 | 22.1 | 93.5 | 95.5 | |||||
| 3d | 26.2 | 26.8 | 113 | 115 | |||||
Insertos roscados de alambre especiales personalizados
Table 3 - Parámetros del inserto roscado de alambre especial personalizado (Rosca gruesa)
Table 3 - Parámetros del inserto roscado de alambre especial personalizado (Rosca gruesa)
| Especificación del inserto roscado de alambre | Longitud nominal n*p | Espiras N | Diámetro en estado libre Dz | Color | Con vástago / Sin vástago |
|---|---|---|---|---|---|
| M4 | 1d | 3.6-4.2 | 5.05-5.6 | Verde | Con vástago |
| 3d | 14.4-14.9 | 5.05-5.6 | Natural | Con vástago | |
| M5 | 1.5d | 6.8-7.6 | 6.25-6.80 | Rojo | Blind Hole, 65% Grooving |
| 1.5d | 6.75-7.25 | 6.28-6.8 | Verde | Con vástago | |
| 1.5d | 6.8-7.6 | 6.15-6.54 | Verde | Con vástago | |
| 1.5d | / | / | Natural | Sin vástago | |
| 2d | 9.45-9.7 | 6.35-6.6 | Verde | Con vástago | |
| 2d | 9.6-10.6 | 6.35-6.4 | Natural | Con vástago | |
| 2d | / | / | Natural | Sin vástago | |
| M6 | 1.5d | 6.5-7.3 | 7.5-7.55 | Natural | Con vástago |
| 2d | 9.2-10.2 | 7.5-7.55 | Natural | Con vástago | |
| M7 | 1d | / | / | Natural | Con vástago |
| 1.5d | / | / | Rojo | Con vástago | |
| M8 | 1d | 4.55-4.9 | 9.7-9.8 | Natural | Sin vástago |
| 1.5d | 7.3-8.0 | 9.85-10.35 | Natural | Con vástago | |
| 2d | 10.3-11.1 | 9.85-10.35 | Natural | Con vástago | |
| 2.5d | 13.3-14.1 | 9.85-10.35 | Verde | Con vástago | |
| M10 | 1.5d | 7.8-8.4 | 12.1-12.8 | Verde | Con vástago |
| 2d | 11-11.6 | 12.1-12.8 | Verde | Con vástago | |
| 3d | 20.2-21.6 | 11.87-12.65 | Verde | Con vástago |

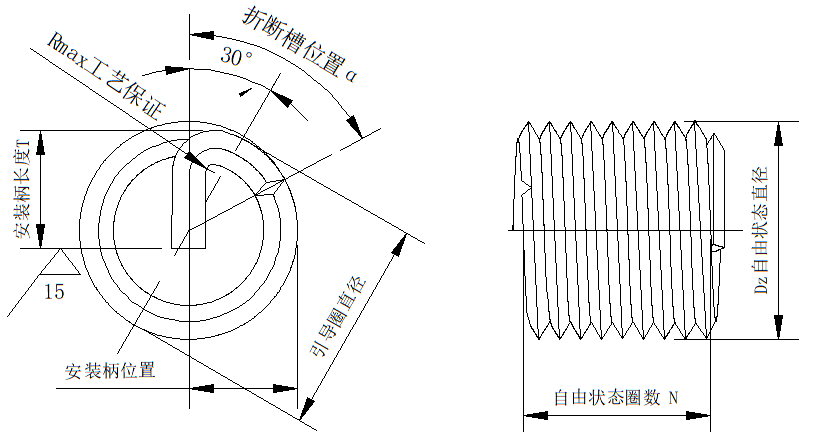

Nota: Consulte esta figura para las Tablas 2 y 3
Estándares del inserto roscado de alambre

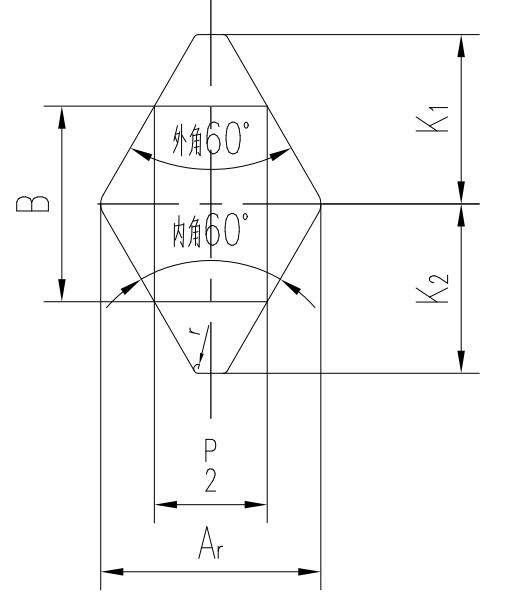

Tabla 4 - Parámetros del inserto roscado de alambre GJB 119.4A-2001
Tabla 4 - Parámetros del inserto roscado de alambre GJB 119.4A-2001
| Paso P (mm) | Dimensión básica B (mm) | Desviación superior B (μm) | Desviación inferior B (μm) | Dimensión básica K1 (mm) | Desviación superior K1 (μm) | Desviación inferior K (μm) | Dimensión básica K2(mm) | Desviación superiorK2 (μm) | Desviación inferior K2 (μm) | A mín. (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.4 | 0.26 | 0 | -10 | 0.26 | 0 | -50 | 0.217 | 0 | -20 | 0.32 |
| 0.45 | 0.292 | -10 | 0.292 | 0 | -50 | 0.244 | 0 | -20 | 0.36 | |
| 0.5 | 0.325 | 0 | -10 | 0.325 | 0 | -60 | 0.271 | 0 | -25 | 0.4 |
| 0.7 | 0.455 | 0 | -10 | 0.455 | 0 | -60 | 0.379 | 0 | -25 | 0.56 |
| 0.8 | 0.52 | 0 | -12 | 0.52 | 0 | -60 | 0.433 | 0 | -40 | 0.64 |
| 1 | 0.65 | 0 | -12 | 0.65 | 0 | -90 | 0.541 | 0 | -40 | 0.8 |
| 1.25 | 0.812 | 0 | -12 | 0.812 | 0 | -90 | 0.677 | 0 | -55 | 1 |
| 1.5 | 0.974 | 0 | -13 | 0.974 | 0 | -120 | 0.812 | 0 | -55 | 1.2 |
| 1.75 | 1.137 | 0 | 1.137 | 0 | -120 | 0.947 | 0 | -70 | 1.4 | |
| 2 | 1.299 | 0 | -13 | 1.299 | 0 | -120 | 1.083 | 0 | -70 | 1.6 |
| 2.5 | 1.624 | 0 | -13 | 1.624 | 0 | -160 | 1.353 | 0 | -100 | 2 |
| 3 | 1.949 | 0 | -13 | 1.949 | 0 | -160 | 1.624 | 0 | -100 | 2.4 |
| 3.5 | 2.273 | 0 | -13 | 0 | -200 | 1.894 | 0 | -120 | ||
| 4 | 2.598 | 0 | -13 | 2.598 | 0 | -200 | 2.165 | 0 | 3.2 |
Desafíos y soluciones de aplicación por industria
Modelo de impacto de costos del ciclo del proyecto
En la sociedad actual en rápido desarrollo, el desafío central que enfrenta la I+D empresarial es: la ventana de decisión temprana es extremadamente corta pero fija la mayoría de los costos; mientras que la etapa posterior implica una gran inversión con costos de corrección extremadamente altos, lo que genera un grave desajuste entre riesgos y beneficios. Esto requiere que las empresas realicen juicios precisos en una fase muy temprana para hacer frente a las incertidumbres del mercado.

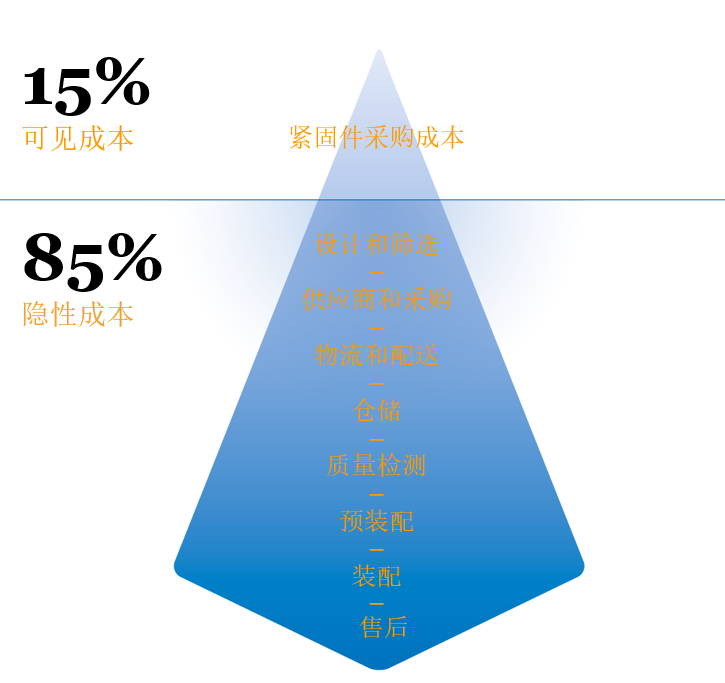

Regla 15-85
El enfoque excesivo en los costos explícitos de adquisición, ignorando la proporción del 85% de los costos ocultos, conduce a la falta de coordinación sistemática en el diseño, la cadena de suministro, el servicio postventa y otros eslabones, lo que aumenta enormemente el costo total del ciclo de vida.
Seis servicios profesionales de YF Zhichengjia
Resumen
Como componente de refuerzo de rosca interna de alto rendimiento, los insertos roscados helicoidales se utilizan ampliamente en sectores industriales con altos requisitos de resistencia, resistencia al desgaste y fiabilidad de la rosca. Mediante procesos de instalación estandarizados y una selección diversificada de especificaciones, pueden resolver perfectamente problemas del sector como la resistencia insuficiente de la rosca, su fácil deterioro y su tendencia a aflojarse en materiales blandos, mejorando eficazmente la estabilidad general y la vida útil del equipo, siendo la solución preferida para las conexiones de fijación en la industria moderna.
