Cómo el Estampado en Frío Redujo los Costos de las Mangas de Elevación de Baterías para VE en un 60 % — y Las Hizo Más Fuertes
De Mecanizado CNC Puro a Estampado en Frío + Mecanizado Secundario Mínimo en Aluminio 6061
Cada ingeniero en la cadena de suministro de baterías para vehículos eléctricos (VE) conoce la presión: tolerancias estrictas, especificaciones de seguridad rigurosas, volúmenes masivos y una presión implacable para reducir costos.
Recientemente, analicé a fondo la estructura de costos de una manga de elevación central: el componente utilizado para levantar y asegurar los paquetes de baterías durante el ensamblaje. Fue un caso clásico de sobreingeniería. ¿La ruta tradicional? Mecanizado CNC puro a partir de barra maciza de aluminio 6061. Funcionaba, pero era lento, desperdiciaba casi la mitad del material y tenía un precio de ~50 RMB (7 USD) por pieza. Multiplique eso por los miles de unidades que exige una sola línea de producción, y los números se vuelven dolorosos rápidamente.
La Idea: Esta Geometría Grita "Estampado en Frío"
Así que analizamos la geometría: una manga hueca con una brida. Ese perfil es un candidato de libro de texto para el estampado en frío. En lugar de desbastar el 50 % del metal de una barra maciza, cambiamos a un proceso de estampado en frío + mecanizado secundario.
1.El Tocho (Blank): El estampado en frío forma la forma base en segundos: rápido, altamente repetible y utilizando casi el 98 % de la materia prima. Cero virutas, cero desperdicio.
2.El Acabado: A partir de ese tocho, solo se necesitan un par de pasadas rápidas de CNC: roscado en la parte superior y limpieza de la cara de apoyo. Eliminación mínima de material, máxima precisión donde importa.
Los Números: Costo, Velocidad y Producción
|
Indicador |
CNC puro (Antes) |
Encabezado en frío + CNC (Después) |
|
Coste por pieza |
~50 RMB (7 $) |
~20 RMB (3 $) (-60 %) |
|
Tiempo de ciclo |
20 min/pieza |
< 4 min/pieza |
|
Producción diaria (por línea) |
~60 piezas |
300+ piezas |
|
Aprovechamiento del material |
~50 % |
~98 % |
|
Estructura del grano |
Interrumpida (cortada) |
Continua (sigue la forma de la pieza) |
|
60 % |
5x |
98 % |
30 RMB |
|
Reducción de costes |
Producción más rápida |
Material utilizado |
Ahorrados por pieza |
Ese ahorro de 30 RMB se multiplica rápidamente en toda una línea de producción. Y el aumento de 5 veces en la producción significa que puede entregar más de 300 piezas por día desde una sola línea, sin agregar máquinas ni espacio en el piso.
El Beneficio Inesperado: Integridad Estructural
Si está fabricando un punto de elevación para un paquete de baterías, la resistencia no es opcional: es una especificación crítica de seguridad.
El mecanizado CNC puro a partir de una barra de 6061 corta la estructura granular del aluminio. Las líneas de grano se cortan, creando puntos débiles potenciales, especialmente bajo estrés repetido o cargas de elevación pesadas.

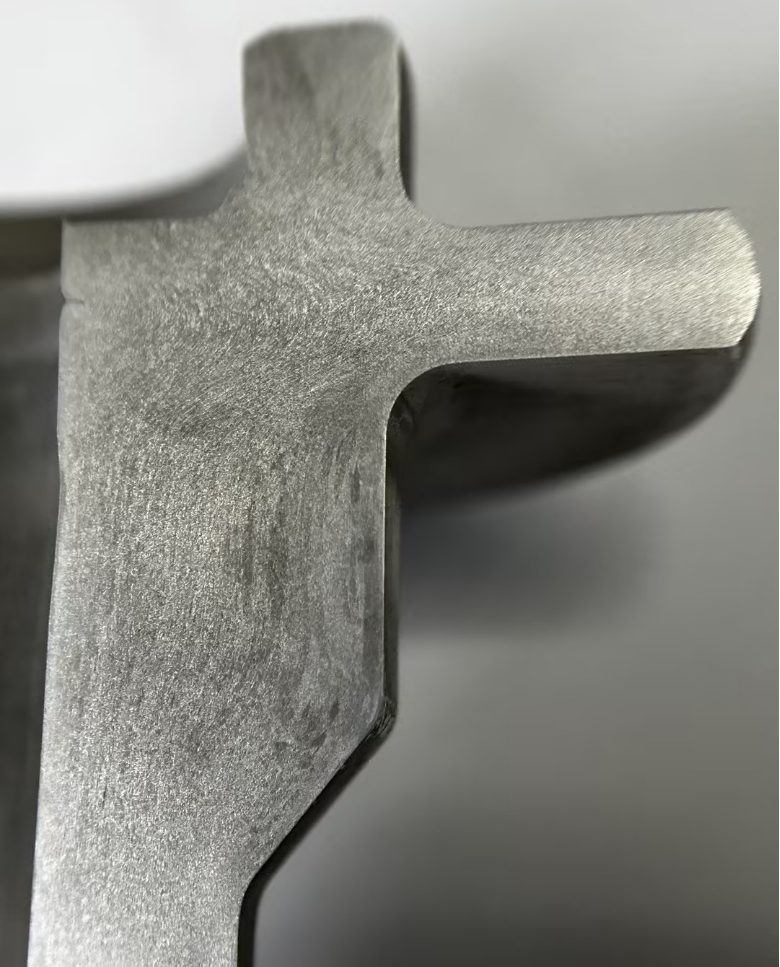

El estampado en frío hace lo contrario. El metal se forma bajo alta presión, forzando al flujo del grano a seguir el contorno de la pieza. Las líneas de grano permanecen continuas e ininterrumpidas: envuelven la brida, el cuerpo y el hexágono.
En nuestras pruebas de tracción, la versión estampada en frío mostró una mayor resistencia a las fracturas por tensión en comparación con la versión de CNC puro. Para un punto de elevación crítico en un paquete de baterías de VE pesado, eso no es un lujo, es una característica de seguridad.
Conclusión: La manga estampada en frío es más barata, más rápida de producir y más fuerte. Las tres cosas a la vez, sin necesidad de hacer concesiones.
Un Recordatorio para Ingenieros de Diseño
Si actualmente está diseñando o adquiriendo puntos de elevación, soportes o sujetadores mecánicos similares para paquetes de baterías, deje de recurrir automáticamente al "CNC".
La combinación de estampado en frío (para la forma bruta) y CNC mínimo (para superficies de ajuste de precisión) es un comprobado reductor de costos, ahorrador de tiempo y potenciador de resistencia. Lo hemos validado con Aluminio 6061, y está ahorrando una porción significativa del costo de la lista de materiales (BOM) mientras entrega una pieza más segura y resistente.
